變電站交流耐壓諧振試驗裝置、變電站電氣設備專用便攜式變頻諧振耐壓試驗裝置，適用于電氣設備的絕緣交、直流耐壓試驗。
參考標準： GB50150-2006,DL/T849.6-2004

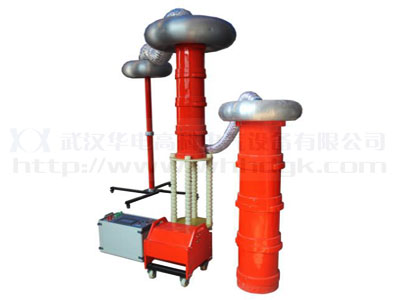

BPXZ-H變電站電氣設備交流耐壓諧振試驗裝置交流耐壓諧振裝置主要由變頻控制電源、激勵變壓器、電抗器、電容分壓器組成。其中變頻控制電源采用進口專用的SPWM數字式波形發生芯片，頻率分辨率為16位，在20～300Hz時頻率細度可達0.1Hz，電氣設備變頻串聯諧振耐壓裝置。
|
技術參數 |
|
|
額定輸出電壓 |
0～1000kV(AC有效值)及其以下 |
|
輸出頻率 |
20～300Hz |
|
諧振電壓波形 |
純正弦波,波形畸變率﹤1.0% |
|
最大試驗容量 |
8000kVA及其以下 |
|
工作時間 |
工作制滿功率輸出下,一次連續工作時間可到60min |
|
品質因數 |
30～90 |
|
頻率調節靈敏度 |
0.1Hz,不穩定度﹤0.05% |
|
工作電源 |
AC380V/220V±15%/50Hz±5% |
|
系列產品配置及使用范圍 |
|||||
|
產品型號名稱 |
適用范圍（10kV~500kV電壓等級變電站電氣設備交流耐壓設備，頻率30~300Hz） |
||||
|
變頻源 |
諧振電抗器 |
激勵變壓器 |
分壓器 |
適用范圍 |
|
|
BPXZ-H/50/50/25 |
3kW |
25kV/1A二臺 （干式） |
3kVA （干式） |
50kV |
1000kVA及以下10kV電力變 |
|
10kV開關、母線、PT、CT等 |
|||||
|
10kV（300mm2）電纜≤1.0km |
|||||
|
BPXZ-H/108/108/27 |
5kW |
27kV/1A四臺 （干式） |
5kVA |
110kV |
31500kVA及以下35kV電力變 |
|
35kV開關、母線、PT、CT等 |
|||||
|
10kV（300mm2）電纜2km |
|||||
|
35kV（300mm2）電纜0.5km |
|||||
|
BPXZ-H/200/200/50 |
10kW |
50kV/1A四臺 （干式） |
10kVA （干式） |
200kV |
50000kVA及以下110kV電力變 |
|
110kVGIS、PT、CT等(預防性試驗) |
|||||
|
35kV（300mm2）電纜≤1.0km |
|||||
|
10kV（300mm2）電纜≤2.0km |
|||||
|
BPXZ-H/270/270/45 |
15kW |
45kV/1A六臺 （干式） |
15kVA （干式） |
300kV |
50000kVA及以下110kV電力變 |
|
110kVGIS、PT、CT等 |
|||||
|
35kV（300mm2）電纜≤1.2km |
|||||
|
10kV（300mm2）電纜≤3.0km |
|||||
|
BPXZ-H/800/400/50 |
30kW |
50kV/2A八臺 （干式） 100kV/2A四臺 （油浸式） |
30 kVA （干式） 30kA （油浸式） |
400kV |
80000kVA及以下220kV電力變 |
|
50000kVA及以下110kV電力變 |
|||||
|
110kV/220kVGIS、PT、CT等 |
|||||
|
35kV（300mm2）電纜≤2.0km |
|||||
|
110kV（300mm2）電纜≤0.7km |
|||||
|
BPXZ-H/1600/800/200 |
60kW |
200kV/2A四臺 （油浸式） |
60kVA （干式） |
800kV |
80000kVA及以下220kV電力變 |
|
50000kVA及以下110kV電力變 |
|||||
|
500kVGIS、PT、CT等 |
|||||
|
220kV開關、GIS、PT、CT等 |
|||||
|
110kV（400mm2）電纜≤1.5km |
|||||
|
220kV（300mm2）電纜≤1.0km |
|||||
BPXZ-H變電站電氣設備交流耐壓諧振試驗裝置主要針對110KV及以下變電站一次電氣設備交流耐壓試驗設計制造。可按規程要求滿足變壓器、GIS系統、SF6開關、電纜、套管等容性設備交流耐壓試驗。既可滿足高電壓、小電流的設備試驗條件要求，又可滿足低電壓、大電流的設備試驗條件要求，具有較寬的適用范圍，是地、市、縣級高壓試驗部門及電力承裝、修試工程單位理想的耐壓試驗設備。
2012年10月，北開電氣集團有限公司經過多次次詢和對比，最終選擇華電高科生產的10kVA/100kV高...
華電高科KGT-H高低壓開關柜通電試驗臺為北京合縱實科電氣設備生產增加安全保障，是為合縱實科...
北京光明東方變壓器制造有限公司變壓器綜合試驗臺方案（大型） 此案例專業針對電力變壓器生產制造...
四川省科景建設工程有限公司位于成都市高新西區，是一家集電力工程設計、施工和調試于一體的綜合...
中國水利水電第三工程局有限公司西龍池工程施工局采購三倍頻發生器、絕緣電阻測試儀、變壓器有載...
愛眾股份對我公司的技術方案非常滿意，綜合售后，報價等因素，最后選定武漢華電高科電氣設備有限...
山東京博石油化工有限公司HZC-10A直流電阻測試儀、HLY-200A回路（接觸）電阻測試儀、FA...
江蘇斯爾邦石化有限公司是盛虹集團的全資子公司，按照國家產業規劃、加快發展綠色經濟的要求，依...
牡丹江恒豐熱電有限公司此次采購HZGF-60kV/5mA智能型直流高壓發生器、HZC-10A變壓器直...
益仁紙業有限公司恒豐分公司于2012年與我公司達成合作，先后采購BPXZ-H/648/108串聯諧振試驗...
玖龍紙業（重慶）有限公司是玖龍紙業（控股）有限公司于2008年投資新建的第三大造紙基地
繼重慶玖龍采購武漢華電高科電力試驗設備一批后，玖龍紙業（天津）有限公司再次選擇我公司為其提...
2015年底，西安科技大學李老師通過網絡找到我公司，咨詢電氣試驗室設備。我公司銷售工程師及時給...
繼2011年6月西安交通大學采購華電高科高壓試驗變壓器HYDJ-6kVA/50kV（定制），2013年10月...
重慶電力高等專科學校前身重慶電力工業學校創建于1953年，是全國首批七所電力中等專業學校之一，...
國網四川安縣供電公司采購我公司全自動變比組別測試儀、全自動抗干擾介質損耗測試儀、高壓開關動...
此次安溪電力公司與武漢華電高科電氣設備有限公司達成合作，采購我公司YDQ系列充氣式試驗變壓...
四川中江供電有限責任公司采購我公司JYS-IV全自動抗干擾介質損耗測試儀（現升級為JSY-H異...
Copyright © 2002-2013 武漢華電高科電氣設備有限公司 All Rights Reserved. 鄂ICP備09002799號-3 鄂公網安備 42018502002567號
TELEPHONE
公司地址：武漢東湖高新技術開發區光谷
總部國際創智園5號樓
傳真：027-87771786
電話：027-87771781
HZD-H直流穩壓電源開關操作電源

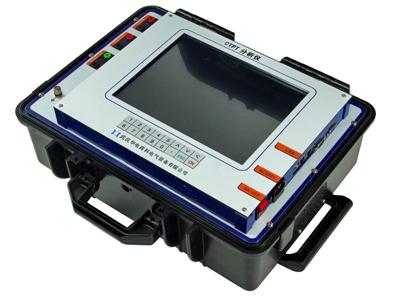

CTY-H型CTPT分析儀
